MessageSujet: Fabrication de plateaux de rechargement   Dim 21 Avr - 9:06

Hier après-midi, scéance bricolage : j'ai décidé de remplacer mes plateaux en plastique par des fabrications maison ; le but : réaliser des plateaux qui reçoivent 100 cartouches de .44 mag, 44-40, 45 lc ou 45 acp et qu'on peut empiler avec les douilles pour gagner de la place sur l'établi de rechargement ; passage au magasin de bricolage du coin pour faire débiter quelques morceaux de MDF 320 x 170 mm en 22 mm d'épaisseur, facile à usiner :




Traçage de la grille de perçage : espacement de 15 mm, puis pointage des trous en quinconce avec foret à pointer (on peut percer directement avec un petit foret, mais c'est bien plus précis comme ça :

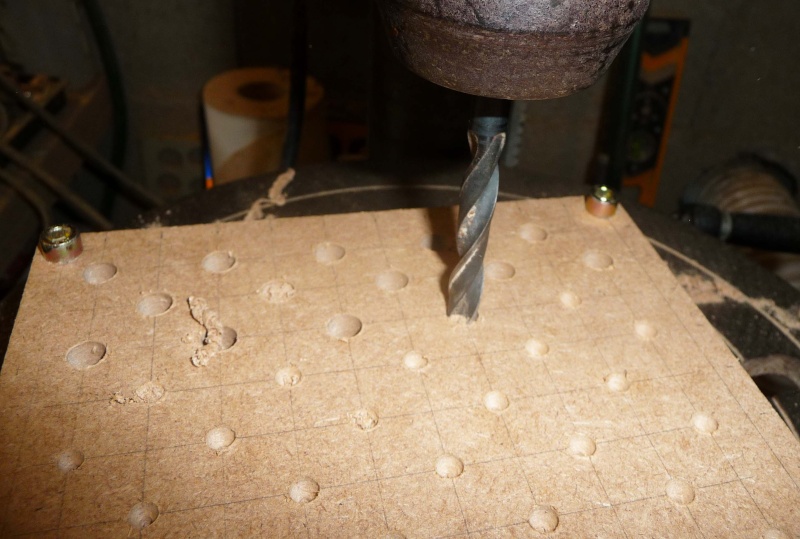

Perçage des trous de 8,5 mm de part en part, deux plaques à la fois vissées ensemble :




Fraisage avec une fraise à noyer les vis Chc M8 (le téton rentre dans un trou Ø 8,5 et la fraise a un Ø de 13,5) pour les logements de douilles en laissant 4 mm au fond :




Finition des bords avec une fraise à chainfreiner :




Montage de vis Chc M6 qui servent de pieds aux plateaux ; voilà le résultat avec un plateau chargé et un en cours de chargement :

Revenir en haut Aller en bas
l'ours



Messages : 1797
Date d'inscription : 06/03/2011
Age : 56
Localisation : Crow Canyon

MessageSujet: Re: Fabrication de plateaux de rechargement   Dim 21 Avr - 9:59

C'est beau,bravo!!!!!!!!!!!!!!
Revenir en haut Aller en bas
cassius m.hollister"cash"



Messages : 434
Date d'inscription : 21/04/2011
Age : 40
Localisation : proche fontainebleau

MessageSujet: Fabrication de plateaux de rechargement   Dim 21 Avr - 10:26

chapeau,c'est beau
Revenir en haut Aller en bas
pilote 76380



Messages : 737
Date d'inscription : 17/07/2011
Age : 67
Localisation : Canteleu 76380 prés de Rouen

MessageSujet: Re: Fabrication de plateaux de rechargement   Dim 21 Avr - 16:39

Voila des Plateaux super pratique
